多功能电力仪表全解析：选型、接线、通信与制造业配电柜应用指南

在工厂配电室、车间动力柜、楼宇总配电间里，越来越多的指针式仪表被一块带液晶屏的方壳仪表取代。这块能同时显示电压、电流、功率、电能、功率因数甚至谐波含量的装置，就是多功能电力仪表。它不只是一个"读数表"，而是企业电能计量、能耗分析、故障排查与电力监控系统的数据入口。对于制造型企业而言，选对一块表，往往意味着后续十几年的用电数据都靠得住。

一、多功能电力仪表是什么，和普通数显表有什么区别

多功能电力仪表属于智能电力仪表的典型品类，通常采用交流采样技术，对三相电压、三相电流进行实时采集，经微处理器运算后输出数十项电参量。常见的数显电力仪表可能只显示单一电压或单相电流，而多功能电力仪表在一台设备上集成了电量测量、电能计量、越限报警、数据通信等多种能力。

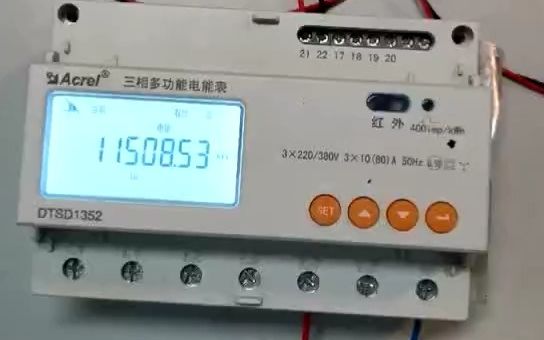

从外观形态看，配电柜电力仪表主要有盘装方表（开孔 96×96mm、72×72mm、80×80mm）、导轨式安装表以及嵌入式网络电力仪表。它们的共同点是支持 RS485 接口与 Modbus-RTU 协议，可以把数据上传到后台电力监控系统，实现集中抄表与远程运维。

二、一块表能测多少东西：核心功能与关键参数

不同型号的功能配置差异很大，判断一台多功能电力仪表是否够用，主要看以下几个维度：

• 基本电参量：三相相电压/线电压、三相电流、有功功率、无功功率、视在功率、功率因数、频率，以及零序电流或中性线电流。
• 电能计量：正向/反向有功电能、感性/容性无功电能，四象限计量是判断电能质量与电费结算的基础。
• 测量精度：常规监测多用 0.5 级，涉及内部考核结算、贸易结算的场合建议选 0.5S 级甚至 0.2S 级，S 级代表在轻载工况下仍能保证精度。
• 谐波分析：中高端型号可测量 2～31 次谐波含有率与总谐波畸变率 THD，对变频器、整流设备密集的车间尤为重要。
• 扩展功能：2 路电能脉冲输出、4～20mA 模拟量输出、开关量输入 DI 与继电器输出 DO、越限声光报警、需量统计、极值记录、SOE 事件顺序记录等。
• 显示与操作：LCD 中文菜单或高亮数码管，按键翻页可查历史数据，部分型号支持红外或蓝牙参数设置。

值得注意的是，功能越多并不等于越合适。例如仅用于柜面就地显示的回路，一块基础型三相多功能电表即可；而要接入企业能源管理平台、参与分项能耗考核的回路，则需要具备通信、需量与分时计量能力的型号。

三、制造业各细分行业，对电力仪表的需求并不相同

制造业用电负荷差异极大，同样的仪表装在不同车间，关注点完全不同。

• 食品、饮料、酒类、乳制品、调味品：生产线多为连续运行，制冷机组、灌装线、杀菌设备负荷稳定但电费占比高，重点在于分项计量与单位产品能耗考核，多选用带通信的智能电力仪表做分区域计量。
• 纺织、印染、化纤、服装面料：变频调速设备与加热设备并存，谐波与三相不平衡问题突出，建议选用带谐波测量和三相不平衡度计算的多功能电力仪表。
• 化工、化肥、涂料、塑料、橡胶：大功率电机与整流装置多，功率因数波动大，仪表需具备四象限计量与无功电能统计，便于无功补偿投切判断。
• 制药、中药、生物制品、医疗器械：洁净车间与 GMP 环境对设备稳定性和数据可追溯性要求高，电力监控仪表需长期记录、支持断电数据保持。
• 钢铁、铁合金、有色金属、水泥、玻璃、陶瓷：冲击性负荷、大电流回路普遍，电流互感器变比大，仪表需适应宽量程并具备高速采样能力，避免读数跳动。
• 汽车、汽车零部件、新能源汽车、轨道交通、船舶：焊装、涂装、总装车间既有大功率冲击负载，也有精密检测设备，常采用分级组网：总进线用高精度表，末端回路用经济型表。
• 电气机械、电机、输配电、电线电缆、电池：这类企业本身处于电力设备产业链，对仪表精度、通信协议开放性、出厂检验数据要求更严格。
• 电子、通信设备、计算机、数据中心：对电能质量与供电连续性敏感，末端配电常配导轨式电力监控仪表，实现机柜级 PUE 分析。

可以说，只要有配电柜、有动力回路、有能耗考核需求的地方，就会用到配电柜电力仪表。区别只在于精度等级、功能组合与安装方式。

四、选型时最容易踩的几个坑

很多采购人员习惯按"价格低、功能多"来下单，结果装上去才发现用不了。以下四点建议在选型阶段确认清楚：

• 系统接线方式：三相四线、三相三线、单相，决定了接线端子数量与电压输入方式，选错无法正常显示。
• 电流互感器变比：仪表需按实际 CT 变比设置，否则所有功率、电能数据被系统性放大或缩小，这是现场最常见的错误。
• 通信协议与点表：确认是否支持标准 Modbus-RTU，寄存器地址表是否开放，否则后期接入第三方监控平台会非常被动。
• 电源与工作环境：控制电源是 AC220V 还是 DC110V/DC24V，柜内温度、粉尘、振动情况，都会影响仪表寿命。

五、安装接线与调试要点

多功能电力仪表通常采用盘面开孔卡扣安装，接线集中在仪表后部。电压回路建议单独配置熔断器保护，电流回路必须经电流互感器二次侧接入，且严禁在运行中开路。接线完成后，应按以下顺序核对：

• 核对相序与电压值是否与万用表实测一致；
• 确认电流方向正确，避免有功功率出现负值；
• 输入 CT 变比、系统类型等参数；
• 设置通信地址、波特率、校验位，与后台一一对应；
• 核对电能初值，必要时进行清零或底码记录。

六、从单表到系统：网络电力仪表的组网价值

单块表解决的是"就地看数"问题，而网络电力仪表的真正价值在于组网。通过 RS485 手拉手连接，再经串口服务器或网关接入上位机，就能在一张拓扑图上看到整个厂区的用电现状。这类电力监控仪表系统通常具备实时数据刷新、历史曲线、越限报警、报表导出、分项能耗对比等功能。

对于有多栋厂房、多个车间的制造企业，建议按"总进线—车间干线—重点设备"三级布点：总进线关注整体负荷与电能质量，干线关注分项能耗，重点设备关注运行状态与异常预警。这样既控制了仪表数量与成本，又能把数据用在刀刃上。

七、电力仪表价格差在哪里

很多用户在询价时会疑惑，同样是多功能电力仪表，为什么价格从几十元到上千元不等。影响电力仪表价格的主要因素包括：

• 精度等级：0.5 级与 0.2S 级的采样芯片与校准工艺不同，成本差别明显；
• 功能配置：是否带谐波分析、需量统计、模拟量输出、开关量输入输出；
• 显示与结构：中文液晶屏、大尺寸数码管、导轨式壳体与盘装壳体的模具与用料差异；
• 通信能力：单 RS485 与双通信口、支持 Modbus 与其它协议、是否带以太网或无线模块；
• 元器件与工艺：电源模块、互感器、端子的选材直接影响长期稳定性与抗干扰能力；
• 品牌与服务：是否提供点表文档、技术支持、质保年限与售后响应速度。

因此，采购时不宜只盯单价，而应把"功能是否匹配现场需求、后期是否好维护"一并折算成综合成本。

八、如何选择靠谱的电力仪表厂家

国内电力仪表生产企业众多，选择供应商时可以从几个方面判断：

• 是否具备自主研发与生产能力，产品线是否覆盖数显电力仪表、多功能电力仪表、网络电力仪表等常用品类；
• 能否提供完整的说明书、接线图、通信点表与选型手册；
• 是否支持样机测试与参数定制，如特殊变比、特殊开孔尺寸、OEM 贴牌；
• 有无稳定的行业应用案例，尤其是在自身所属制造领域的落地经验；
• 售后响应是否及时，能否协助排查现场接线与通信故障。

浙江是国内仪器仪表与低压电器的重要产业集聚地，配套供应链成熟，浙江电力仪表厂家在交付周期与性价比方面具有较为明显的优势。邦城电力仪表（cnsncn.net）长期专注于多功能电力仪表、数显电力仪表、三相多功能电表及智能电力仪表的研发与供应，产品广泛应用于配电柜配套、工厂能耗计量与电力监控系统集成，可为用户提供选型建议、接线指导与通信调试支持。

九、日常维护与常见问题处理

多功能电力仪表属于低维护设备，但以下几点仍需注意：

• 定期检查电压、电流读数是否与巡检记录一致，出现明显偏差时先排查互感器与接线；
• 柜内湿度大、粉尘多的场合，应保证密封与通风，防止端子氧化；
• 通信中断时，按"地址—波特率—接线极性—终端电阻"的顺序逐项排查；
• 涉及电能结算的仪表，建议按周期送检或与标准表比对，确保计量准确；
• 更换仪表时记录原参数设置，避免重新调试时遗漏 CT 变比等关键项。

十、结语

多功能电力仪表看似是配电柜里的一个小部件，却直接关系到企业的电能计量准确性、能耗管理水平与设备运行安全。选型时把接线方式、精度等级、通信协议、扩展功能和现场环境想清楚，再结合厂家技术支持能力综合评估，才能让这块表真正发挥作用。无论是新建产线配套，还是老旧配电柜改造，先明确"测什么、给谁看、怎么用"，往往比单纯比较参数表更有价值。
