多功能电力仪表：从参数测量到组网监控，一篇读懂选型、安装与应用

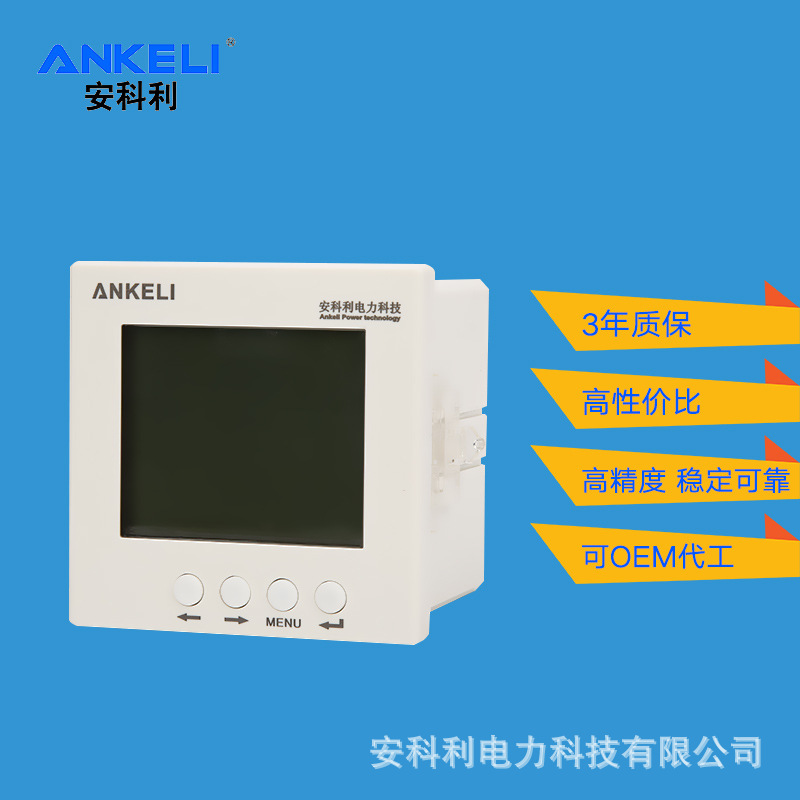

在工厂配电室、楼宇总配电柜、数据中心列头柜里，越来越多的指针式仪表被一块带数码管的黑色面板仪表取代。它能同时显示电压、电流、功率、电能，还能通过一根双绞线把数据送到值班室的大屏上。这类设备，就是当下配电系统中应用最广泛的多功能电力仪表。对于制造企业来说，它既是能耗计量的"眼睛"，也是电气安全预警的"哨兵"。本文结合行业实际应用，系统梳理多功能电力仪表的测量能力、选型要点、安装调试与组网方案，供电气设计、设备管理和采购人员参考。

一、什么是多功能电力仪表

多功能电力仪表是一种基于微处理器（MCU）和数字采样技术的智能配电仪表，通常安装在开关柜、配电柜、动力箱、控制柜的面板上，用于对低压配电回路进行全电量测量、电能计量、数据显示与通讯上传。与传统的指针式电压表、电流表相比，它把过去需要五六个表位才能完成的测量任务集成在一块标准尺寸的面板表里，同时具备数据存储、越限报警、远程通讯等数字化能力。

从产品归类上看，它属于智能电力仪表与数显电力仪表的交叉品类，也是电力监控仪表体系中数量最大、使用最普遍的一类终端。行业内也常称作网络电力仪表，强调的是它具备组网通讯能力，可以接入电力监控系统或能源管理平台。

二、一块表能测多少参数

多功能电力仪表的"多功能"体现在测量参数的丰富程度上。以常见的三相多功能型号为例，典型测量内容包括：

• 基本电量：三相相电压、线电压、三相电流、零序电流（部分型号）
• 功率参数：有功功率、无功功率、视在功率，分相功率与总功率
• 电能计量：正向/反向有功电能、感性/容性无功电能，部分型号支持四象限电能与复费率计量
• 电能质量类：功率因数、频率、电压电流不平衡度，高端型号可测2~31次谐波、总谐波畸变率THD
• 需量统计：电流需量、功率需量及最大需量记录，用于变压器容量管理
• 辅助功能：开关量输入（断路器状态、门禁信号）、继电器输出（越限报警、遥控跳闸）、模拟量输出（4-20mA变送）

参数覆盖面越广，仪表的成本与选型复杂度也越高。实际工程中并不需要每块表都配满功能：出线回路往往只需要电压、电流、功率和电能，而进线总柜、变压器低压侧则更关注谐波、需量和不平衡度。

三、工作原理与内部结构

多功能电力仪表的信号链路大致分为四步。第一步，通过电压互感器（PT）或直接接入、电流互感器（CT）二次侧获取强电信号，经内部的分压电阻网络和微型互感器隔离降压，转换为毫伏级的小信号。第二步，由专用计量芯片或高精度ADC对三相电压电流同步采样，采样率通常达到每周期数十至上百点。第三步，MCU对采样数据做有效值运算、功率运算和FFT分析，得到各项电参量。第四步，结果一方面送往LED或LCD显示，一方面存入寄存器，等待RS485接口上的主机读取。

这里有一个容易被忽略的细节：三相多功能电表的采样必须保证多路同步，否则在负荷波动较大的场合（如电焊机、轧机、注塑机）计算出的功率会出现明显跳变。因此选型时可以关注产品是否标注"同步采样"以及采样速率。

四、常见分类与选型维度

市面上的产品形态大致可按以下几个维度划分：

• 按外形尺寸：72×72、80×80、96×96、120×120方形表，以及96×48、72×36等矩形表。尺寸决定了面板开孔与安装密度，改造项目尤其要核对原开孔尺寸。
• 按接线方式：三相四线、三相三线，以及单相型号。中性点接地系统选四线，中压侧经PT接入的场合多为三线。
• 按接入方式：直接接入（一般≤5A或经CT）、经CT接入（*/5A、*/1A）、经CT+PT接入（高压计量）。
• 按精度等级：电能计量常见0.5S级、0.5级、1级；电压电流测量常见0.2级、0.5级。用于内部核算选0.5级即可，用于贸易结算需选带计量许可证的0.5S级产品。
• 按通讯协议：MODBUS-RTU（RS485）是绝对主流，部分产品支持PROFIBUS-DP、以太网、LoRa或4G上传。

选型时建议按"测量需求→精度要求→通讯方式→安装尺寸→环境条件"的顺序逐项确认，避免先看价格再补功能，后期改造成本往往更高。

五、制造业中的典型应用场景

多功能电力仪表的应用几乎覆盖全部工业门类，不同行业的关注点差异明显：

• 钢铁、有色金属、水泥、玻璃等重工业：负荷冲击大、谐波含量高，重点关注仪表的抗干扰能力、谐波测量能力与宽量程设计。
• 化工、制药、化肥、涂料：存在腐蚀性气体与防爆要求，仪表需考虑防护等级与安装位置，部分场合要求本安或隔爆型变送方案。
• 纺织、印染、造纸、包装印刷：设备台数多、单机容量小，适合用小型数显表按机台计量，配合车间级能耗看板做单耗分析。
• 食品、饮料、乳制品、制糖、粮油加工：生产线连续运行，停电损失大，仪表与电力监控系统联动后可实现越限报警和快速定位故障回路。
• 汽车零部件、机床、模具、五金加工：注塑机、压铸机、空压机等大功率设备建议单独配置带电能统计的仪表，便于核算单件能耗成本。
• 电子、通信设备、数据中心：对电压偏差、谐波和三相平衡度敏感，多选用带谐波分析与精度0.5S级的高端型号，并接入列头柜监控。
• 建筑配电、轨道交通、新能源充电站：回路分散、无人值守，更依赖远程通讯与自动抄表能力。

可以看到，凡是需要"看清每一路电去了哪里"的场合，都是配电柜电力仪表的用武之地。

六、组网与电力监控系统

单块仪表的价值有限，成百上千块仪表通过RS485手拉手组成总线，再经通讯管理机或网关汇入监控主机，才构成完整的电力监控系统。典型架构为：仪表 → RS485总线 → 通讯管理机/串口服务器 → 交换机 → 监控服务器与值班工作站。

组网时有几条经验值得记住：

• 单条RS485总线挂表数量建议控制在32台以内，超过时增加串口或使用中继器。
• 总线总长度一般不超过1200米，超长或强干扰场合改用光纤或以太网仪表。
• 采用屏蔽双绞线并单端接地，总线首末端加装终端电阻，可显著降低通讯丢包率。
• 每块仪表设置唯一的通讯地址与一致的波特率、校验方式，调试前统一编号造册，避免后期维护找不到对应回路。

系统建成后，可实现自动抄表、负荷曲线分析、越限报警推送、电能分项统计、报表自动生成等功能，为能源管理体系的建立提供数据底座。

七、安装、接线与调试要点

仪表虽小，接线出错却可能造成计量偏差甚至设备损坏，以下几点需要特别注意：

• CT变比设置：这是最常见的错误来源。仪表显示的是二次侧数据还是折算后的一次值，取决于CT、PT变比是否正确写入。投运前务必核对。
• 相序与极性：电流互感器P1、P2方向接反会导致功率为负、电能不计或少计，调试时应逐相核对。
• 电压回路保护：电压端子建议加装熔断器，避免短路波及母线。
• CT二次侧严禁开路：检修时须先短接二次端子，这是电气作业的基本安全要求。
• 环境与散热：仪表工作温度通常在-10℃~55℃，柜内温度过高时应改善通风，避免长期高温导致显示异常。
• 参数备份：调试完成后记录每块仪表的地址、变比、报警阈值，形成书面档案。

八、精度、校验与标准依据

多功能电力仪表的设计与检验通常参照GB/T 17215系列电能计量设备标准、DL/T 614多功能电能表标准以及JB/T 10665等相关行业规范。正规厂家出厂前会进行精度校验并提供检验报告。用户在验收时可以关注三点：是否具备计量器具型式批准证书（用于贸易结算场合）、精度等级标注是否与实际需求匹配、是否提供第三方检测报告。

长期运行后，建议结合年度电气检修对关键计量点仪表进行抽样比对，误差超出允许范围时及时更换，避免能耗数据失真影响成本核算。

九、价格影响因素与采购建议

很多采购人员会直接搜索"电力仪表价格"，但这类产品价格跨度较大，从几十元的基础单相表到上千元的高端谐波分析表都有。影响价格的主要因素包括：测量参数与功能配置、电能精度等级、是否带谐波分析、通讯接口类型、显示方式（LED数码管或LCD液晶）、外形尺寸与防护等级、品牌与售后服务，以及采购数量。

采购时建议不要只比单价，而应综合评估以下几点：

• 厂家是否具备自主研发与生产能力，能否提供完整的技术资料与通讯协议文档；
• 是否支持参数定制，如特殊变比、特殊协议、贴牌需求；
• 供货周期与批量一致性，避免不同批次产品协议不兼容；
• 售后响应速度，仪表作为长期运行设备，故障处理时效直接影响生产。

对于有集中采购需求的企业，与厂家直接对接往往比经多层分销更能控制成本与交期。

十、关于邦城电力仪表

邦城电力仪表（cnsncn.net）专注于多功能电力仪表、数显电力仪表、三相多功能电表及网络电力仪表的研发与制造，产品覆盖72×72至120×120多种标准尺寸，支持MODBUS-RTU通讯，广泛应用于成套开关柜、工业控制柜、建筑配电与能源管理系统。作为浙江电力仪表厂家，邦城电气依托本地完善的电气产业集群，在元器件配套、生产工艺与交付效率方面具备一定优势，可为客户提供选型支持、参数定制与批量供货服务。

十一、常见问题解答

问：多功能电力仪表和电能表有什么区别？
答：电能表以计量电能为唯一或主要目的，而多功能电力仪表在电能计量之外，还提供电压、电流、功率、功率因数、谐波等多种实时参数的测量与显示，并通常具备更强的通讯与报警功能。用于贸易结算时应选用具备计量认证的电能表或0.5S级仪表。

问：仪表显示电流与实际不符怎么办？
答：优先检查CT变比设置是否正确、电流互感器二次侧是否接反、接线是否松动。多数情况下问题出在变比参数上。

问：一台仪表能同时接多少个系统读取数据？
答：RS485总线属于主从结构，同一时刻只能有一个主站发起查询。若需同时供多个系统使用，可通过通讯管理机做数据转发或采用支持多连接的网络型仪表。

问：改造项目原指针表开孔装不下新表怎么办？
答：可选用对应开孔尺寸的型号，或使用转换面板。选型前务必测量原开孔的长宽与深度，并预留接线端子空间。

结语

多功能电力仪表看似是配电柜里一个不起眼的元件，却承担着数据采集源头的角色。它的测量精度、通讯稳定性与长期可靠性，直接决定了上层能源管理系统能不能用得起来、算得准确。在制造业向精细化能耗管理转型的今天，把好仪表选型这一关，往往比后期反复改造更划算。无论是单台设备配套，还是整厂配电系统批量配置，都建议从实际测量需求出发，选择参数匹配、协议开放、服务到位的产品与厂家。
