多功能电力仪表：配电柜里的“数据大脑”，选型、应用与价格全解析

在很多工厂的配电室里，一排排抽屉柜门上嵌着一块块带数码管的小表头，屏幕上轮显着电压、电流、功率、电能。十年前，这些位置大多还只是指针式电压表和电流表；而今天，它们几乎被同一种设备取代——多功能电力仪表。对于做电气设计、成套配电、工厂动力科或者能源管理的人来说，这块小表头早已不只是"看看电流有没有超标"那么简单，它是整个配电系统数字化改造的入口。

本文围绕多功能电力仪表的原理、功能、选型、安装以及价格构成展开，并结合食品饮料、纺织印染、化工制药、钢铁水泥、汽车电子等多个制造行业的实际配电场景，帮助你在采购和工程实施中少走弯路。

一、多功能电力仪表到底解决了什么问题

传统指针表只能提供一个瞬时值，而且是模拟量、无通信、无记录。当工厂开始做能耗考核、分项计量、需量控制、谐波分析时，指针表就完全不够用了。多功能电力仪表（也常被称为网络电力仪表、智能电力仪表、数显电力仪表）本质上是一台带显示功能的交流采样测量装置：它通过内部高速 AD 采样，对三相电压电流信号做真有效值运算和 FFT 分析，把几十个电参数集中在一块仪表里输出。

它的价值体现在三个层面：

• 现场层：替代多块指针表，一面配电柜的盘面大幅简化，读数直观，还能本地报警。
• 数据层：通过 RS485 或以太网上传数据，后台可以看到每一条回路的实时负荷曲线和历史电能。
• 管理层：为能耗管理系统、电力监控系统、能源审计提供原始数据，支撑分厂、分车间、分设备的三级计量。

二、参数与功能清单：它到底能测多少东西

一台标准的三相多功能电表，通常具备以下测量能力：

• 基本电参量：三相相电压、线电压、三相电流、零序电流、频率。
• 功率参数：各相及总有功功率、无功功率、视在功率、功率因数。
• 电能计量：正向/反向有功电能、正向/反向无功电能，部分型号支持四象限电能与复费率电能。
• 电能质量：电压电流总谐波畸变率 THD、2~31 次谐波分量、三相电压不平衡度、电流不平衡度。
• 需量与极值：电流/功率需量统计、最大值最小值记录，用于容量申报和负荷分析。
• 开关量功能：2~4 路开关量输入（监测断路器、接触器状态），2~4 路继电器输出（越限报警、远程脱扣）。
• 模拟量输出：4~20mA 或 0~10V，用于接入 DCS、PLC 或变频器做闭环调节。
• 电能脉冲输出：有功、无功脉冲，用于校验或接入第三方计量装置。

通信方面，主流产品标配 RS485 接口，支持 Modbus-RTU 协议，这也是配电柜电力仪表最通用的组网方式；面向中高端项目的网络电力仪表还会提供 Modbus-TCP、Profibus-DP、DL/T645 乃至 IEC 61850 等协议选项，方便直接接入变电站综合自动化系统或能源管理平台。

三、形态与规格：面板式还是导轨式

选型第一步往往是确定安装形态。

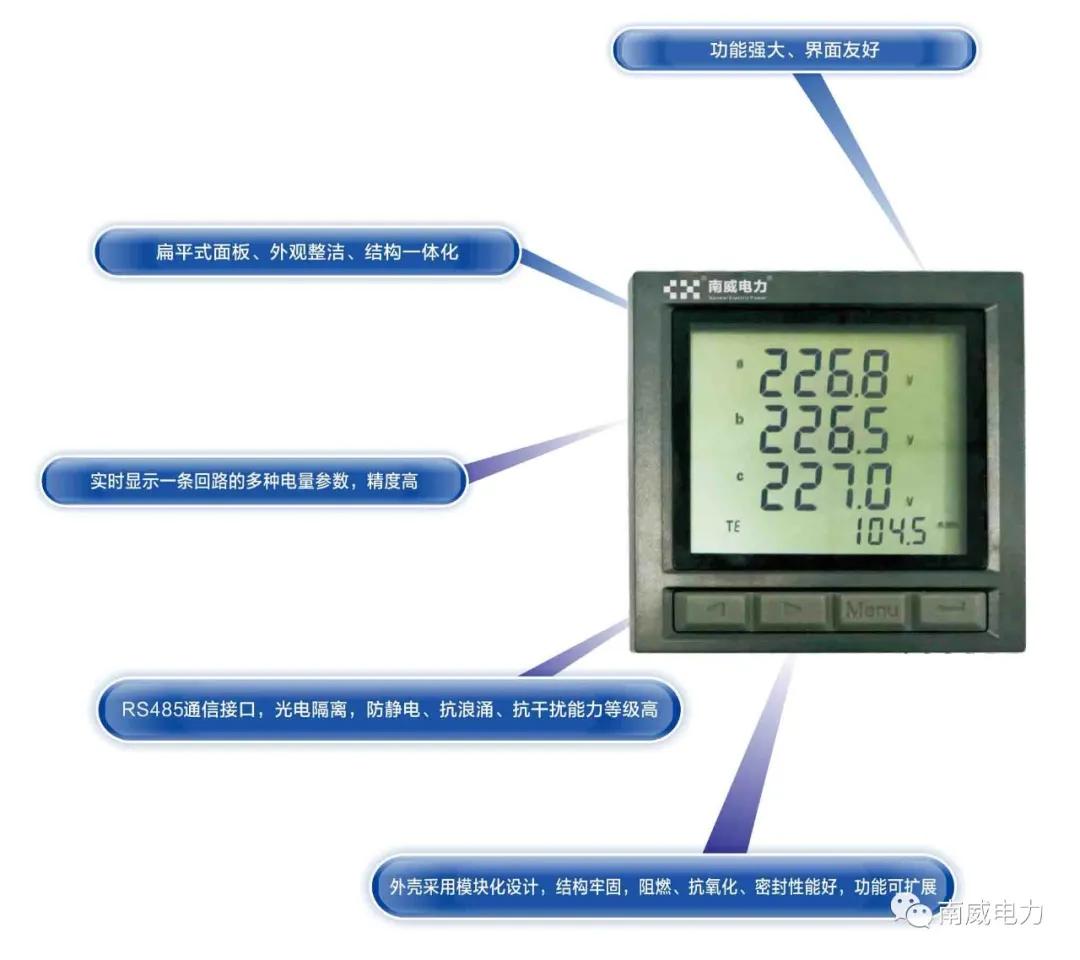

• 面板式（盘装表）：常见开孔尺寸有 96×96、80×80、72×72、96×48、48×48 等，装在配电柜柜门或操作面板上，显示面积大、按键操作方便，是配电柜电力仪表的主力形态。
• 导轨式：标准 35mm DIN 导轨安装，体积小，多用于终端配电箱、楼层配电箱、分项计量箱，很多型号不带显示屏或仅带简易显示，靠通信读数。
• 多回路监测装置：一台主机带多个电流互感器通道，可同时监测十几条甚至几十条出线回路，适合机房列头柜、末端配电箱等回路密集的场合。

此外还有按接线方式划分的三相三线、三相四线型号，以及单相、直流等特殊版本。采购时务必确认现场是三相四线还是三相三线，这直接决定接线端子定义和内部算法。

四、跨行业应用：不同制造业的配电监测侧重各不同

多功能电力仪表本身是通用产品，但不同行业的关注点差异明显，这直接影响选型配置。

食品、饮料、酒类与乳制品行业：生产线连续运行，杀菌、灌装、冷藏环节对供电连续性要求极高。这类场所湿度大、冲洗频繁，仪表需关注防护等级和凝露问题，同时分项计量要细化到杀菌机、灌装机、冷库等主要用能设备，便于按产品批次核算单吨能耗。

纺织、印染、化纤行业：大量变频器、整流设备集中使用，谐波污染严重，功率因数偏低。选型时应优先考虑带谐波测量功能的型号，配合无功补偿装置评估补偿效果，避免因谐波导致电容器烧毁。

化工、制药行业：除常规计量外，更强调安全联锁与状态监测，开关量输入输出通道数量要留足，用于监测关键机泵的运行状态；部分区域需要防爆或防腐处理。

钢铁、水泥、有色金属行业：大功率电机、电弧炉、轧机等冲击性负荷多，电流波动剧烈，对仪表的过载能力、采样速度和需量统计准确性要求高，建议选择高精度、宽量程比的产品。

汽车、电子、通信设备制造：洁净厂房、SMT 产线、数据中心机房对电能质量敏感，电压暂降、谐波、三相不平衡都可能造成设备误动作，带电能质量分析功能的智能电力仪表在这里价值最大。

造纸、印刷、包装行业：纸机、印刷机多为大功率变频驱动，长期连续运行，重点在于设备级电能计量与效率对比分析。

矿山机械、工程机械、轨道交通：供电环境恶劣，电压波动大，仪表需要更宽的辅助电源范围和更强的电磁兼容能力。

五、选型五步法：把需求翻译成型号

面对市场上琳琅满目的型号，可以按下面五步收敛：

• 第一步，明确测量需求：只需要基本电参量，还是必须带电能计量、谐波、需量？是否需要计量精度达到 0.5S 级用于内部结算？
• 第二步，确定通信协议与组网方式：后台软件支持什么协议，是 Modbus-RTU 还是需要以太网直连？回路数量多时还要考虑总线负载和通信速率。
• 第三步，确认安装尺寸与显示方式：柜门开孔尺寸、是 LED 数码管还是 LCD 液晶、是否需要中文菜单。
• 第四步，核对辅助电源与输入范围：现场控制电源是 AC220V 还是 DC110V，电流输入是 5A 还是 1A，电压互感器二次侧是 100V 还是 400V。
• 第五步，评估认证与售后：是否具备计量器具型式批准证书、CE 认证，厂家能否提供组态软件、通信协议文档和现场调试支持。

六、电力仪表价格是怎么构成的

很多采购人员最关心电力仪表价格，但同样叫"多功能电力仪表"，报价可能从一百多元到上千元不等，差距来自几个方面：

• 测量精度：0.5 级与 0.2S 级的成本差异明显，后者对采样芯片和校准工艺要求更高。
• 功能配置：是否带电能计量、谐波分析、需量统计、模拟量输出、开关量模块，每增加一项都会体现在价格上。
• 通信接口：单纯 RS485 与带以太网、Profibus 接口的型号不在一个价位区间。
• 显示与结构：大尺寸液晶、触摸按键、导轨式紧凑结构、宽温工业级元器件都会影响成本。
• 品牌与批量：浙江电力仪表厂家在产业链配套上具有集群优势，同等配置下价格通常更有竞争力，而批量采购的议价空间也远大于零散下单。

建议的做法是：先确定功能清单和精度等级，再横向比较两到三家报价，把通信协议文档、质保年限、技术支持响应速度一并纳入评估，而不是单纯比数字。

七、安装调试：八成故障出在这几个细节

现场反馈的"表不准""通不上"问题，绝大多数不是仪表本身坏了，而是接线和参数设置的问题。

• 电流互感器变比设置错误：这是最常见的测量偏差来源。CT 一次侧 400A、二次侧 5A，仪表里必须按 80 的变比设置，否则所有电流、功率、电能全部按比例出错。
• 相序与极性接反：电压相序错误或 CT 的 S1/S2 接反，会导致功率因数为负、有功功率异常偏小，甚至电能反向累计。
• RS485 接线不规范：必须采用屏蔽双绞线手拉手连接，避免星形分支；总线两端加 120Ω 终端电阻；屏蔽层单点接地。
• 通信参数不一致：地址冲突、波特率不匹配、校验位设置不同，都会表现为通信超时。
• 强电干扰：通信线与动力电缆同槽敷设是常见隐患，条件允许时应分槽或保持足够间距。

调试时建议先单机核对一次侧实测电流与仪表显示值是否一致，再进行总线联调，可以大幅缩短排查时间。

八、从单表到系统：电力监控与能耗管理的落地路径

一台多功能电力仪表只是数据源，真正的价值在于组网。典型的实施路径是：配电柜内安装智能电力仪表，通过 RS485 总线汇入通信管理机或串口服务器，再通过以太网上传到电力监控主机或能耗管理平台。平台侧实现实时画面、趋势曲线、越限报警、报表导出、分项能耗统计，进一步可以与 MES、ERP 对接，把电费分摊到具体产线和产品。

对于新建项目，建议在设计阶段就统一通信协议和点表规范，避免后期集成时反复改程序；对于改造项目，则可以利用原有配电柜空间更换面板式仪表，通过原有电缆通道组网，改造周期通常较短。

九、常见问题解答

Q：多功能电力仪表能替代电表用于电费结算吗？
需要看精度等级和是否取得计量器具型式批准。用于内部考核，0.5S 级完全可以胜任；若作为对外结算依据，应选择符合当地计量要求的型号并按规范送检。

Q：一台仪表能否同时接入两个后台系统？
多数支持 Modbus-RTU 的仪表只能作为从站响应一个主站轮询，若需双系统读取，通常通过通信管理机或平台侧转发实现。

Q：仪表显示正常但后台读不到数据，怎么排查？
按顺序检查：仪表通信地址是否唯一、波特率与校验位是否与主站一致、A/B 线是否接反、终端电阻是否正确、通信管理机端口是否正常。

Q：谐波测量功能有必要选吗？
如果现场有大量变频器、UPS、整流设备或中频炉，建议选配。谐波超标不仅影响计量准确性，还会导致变压器过热、电容器损坏、中性线过载。

十、结语：选对厂家，比选对型号更重要

多功能电力仪表是长期在线运行的设备，一旦投运，往往要连续工作五到十年。除了产品本身的精度和稳定性，厂家的技术支持能力、供货周期和售后响应同样关键。邦城电力仪表（cnsncn.net）作为专注电力仪表研发与制造的浙江电力仪表厂家，产品线覆盖面板式与导轨式数显电力仪表、三相多功能电表、网络电力仪表及配套的电力监控组网方案，面向配电柜成套、工厂配电改造、能源管理系统等场景提供选型建议与技术支持。邦城电气始终把测量精度与现场可靠性放在第一位，欢迎有需求的工程商、成套厂和终端用户进一步沟通交流，获取适配自身工况的选型方案与详细参数资料。
